こんにちは、このはです。

家の中のちょっとした隙間、ありますよね。

このは
配管の関係で凸凹してる場所って、あるよね

この隙間部分にぴったりの家具を探すのは大変。ということで、壁一面の壁面収納を作りました。

下段は見せる収納の本棚、上段は目隠しを付けて見せたくないものを収納、中段は黒板にして大事なメモや伝言を残せる機能的な壁面収納です。

ディアウォールを使うので、賃貸でも家を傷つけることなく作れます!

(2021/10追記、caDIY3Dを使った設計図を追加しました)

作品情報

【主な材料】

  • SPF 2x4材
  • ラワンベニヤ合板
  • KAKERU PAINT(塗ると黒板になるペンキ)
  • ディアウォール
  • SPF 1x4材
  • 杉貫材
  • 蝶番(ちょうつがい)

【主な道具】

  • 電動ドリルドライバ(インパクトドライバーでもOK)
  • 作業台&クランプ
  • ノコギリ
  • 鑿(のみ・棚受けを使う場合はなくてもOK)

こんな方におすすめ

  • 賃貸でも壁を使って壁面収納を作りたい
  • お気に入りの小物や本をディスプレイしたい
  • 部屋のちょっとした空間を収納に使いたい

壁面収納を作る場所の計測

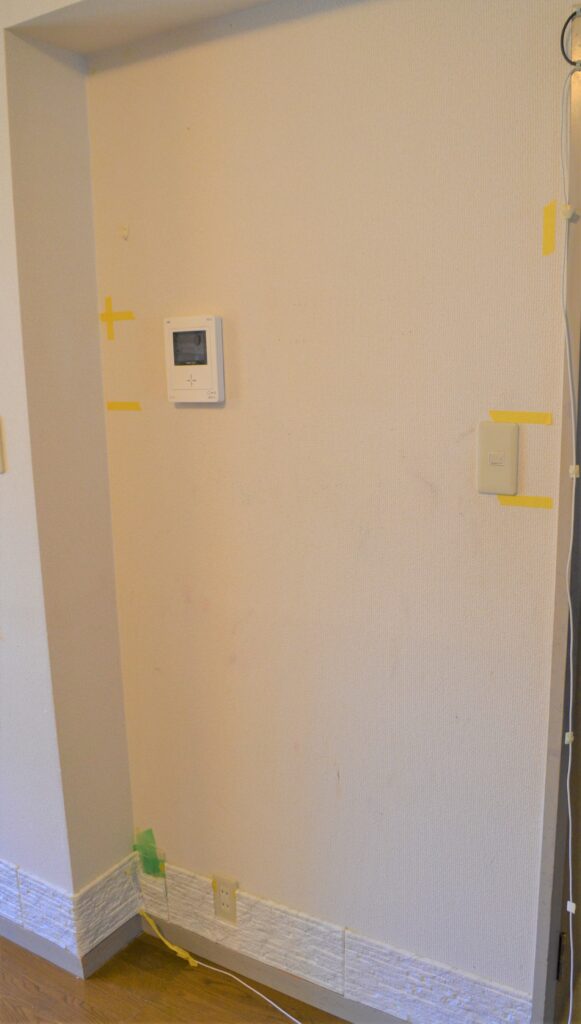

部屋の中のでこぼこスペース、我が家の場合はここになります。

部屋のでこぼこスペース

部屋のでこぼこスペース

写真のように壁が奥まっています。

この奥まった部分を活用できないかと思っていました。

このは
棚を置くとして、奥行きがないから収納力は期待できそうにないなぁ…
そもそも、ここにぴったりの収納棚を探すことに骨が折れそう!
ぺんき

そうなんです、このサイズぴったりの棚はみつかりにくいでしょう。なので棚を作ることにこだわらず、壁面収納を作ることにしました。

壁面収納 設計

ですがこの場所、インターフォンと電気のスイッチ、そして下にはモジュラージャックがあります。

これらをうまく避けて壁面収納を作らなければなりません

このは
これがDIYの醍醐味だよ!道具とアイディアで何とかしてみようじゃないか

賃貸物件で壁を作るとなれば、ディアウォールです。

以前の記事でディアウォールの使い方を紹介してます。

初心者向け
ディアウォール木の壁壁掛けテレビカウンターテーブル
賃貸でも壁掛けテレビを!ディアウォールで木の壁をDIY

こんにちは、このはです。 もし部屋壁が白い壁紙ではなくて木の壁だったら…まるでログハウスやおしゃれなレストランにいるみた ...

続きを見る

この場所を計測し、完成イメージを固めたら設計にうつります。

設計図の作成

設計図の作成

イメージが固まったら具体的な数値を入れた設計を進めます。外せないポイントはこれです。

ポイント

  • 基本となる柱は2x4材二本
  • 棚板は追い入れ継ぎ加工をする
  • 背景はベニヤ板を使い、KAKERU PAINTで黒板仕様にする
  • 上段は蝶番を付けた目隠しをつける

KAKERU PAINTは塗ると黒板になる塗料です。

created by Rinker
カラーワークス (COLORWORKS)

まずは設計図を書きました。

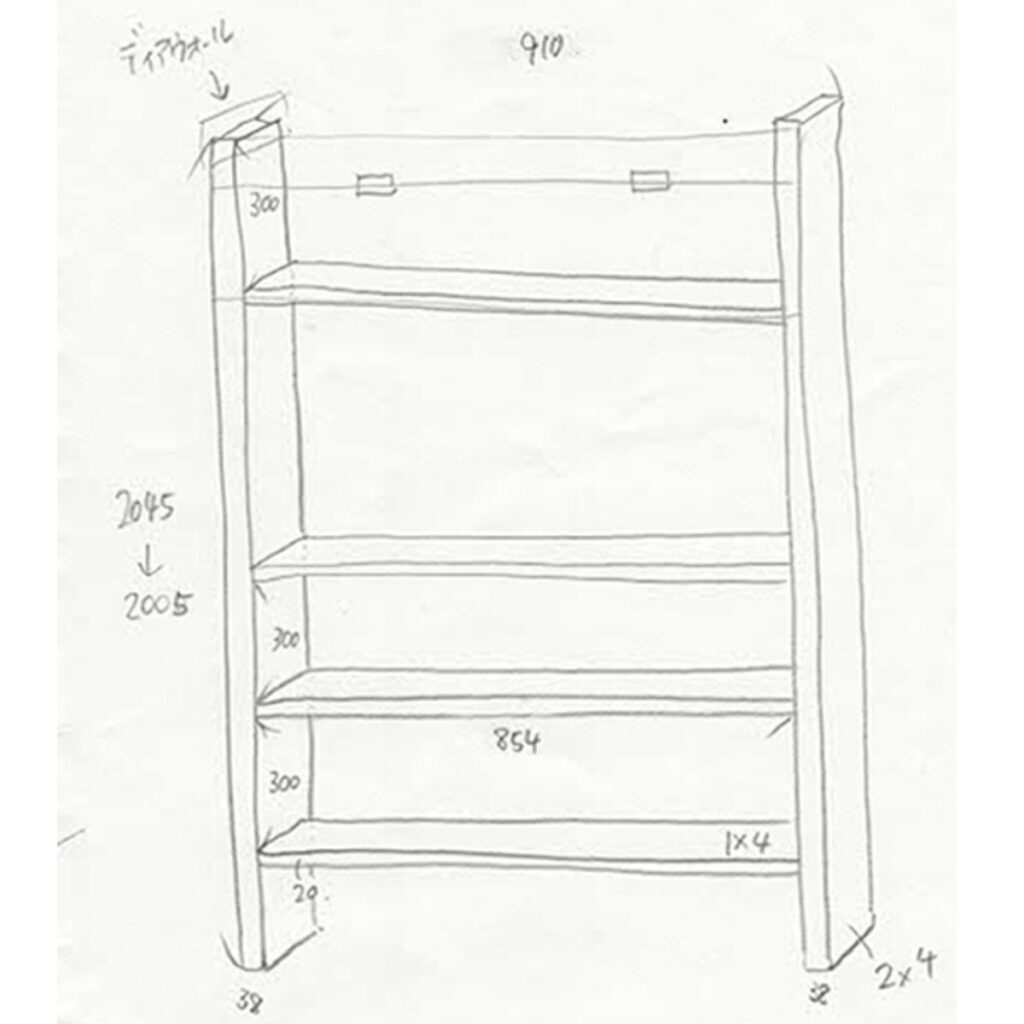

手書きの設計図

手書きの設計図

合板は910x1820(mm)のサイズで売られているので、910幅フルに使う設計にしました。

910mmだと、設置する幅にちょっと足りない長さだよ?
ぺんき
このは
910mmより幅広で設計すると、より高価な幅広の板を使うことになって予算が跳ね上がるのだよ
ああ~
ぺんき

木とり図の作成

設計図から木とり図を作成します。

どの木材をどのサイズで用意するのかを書き出したものです。

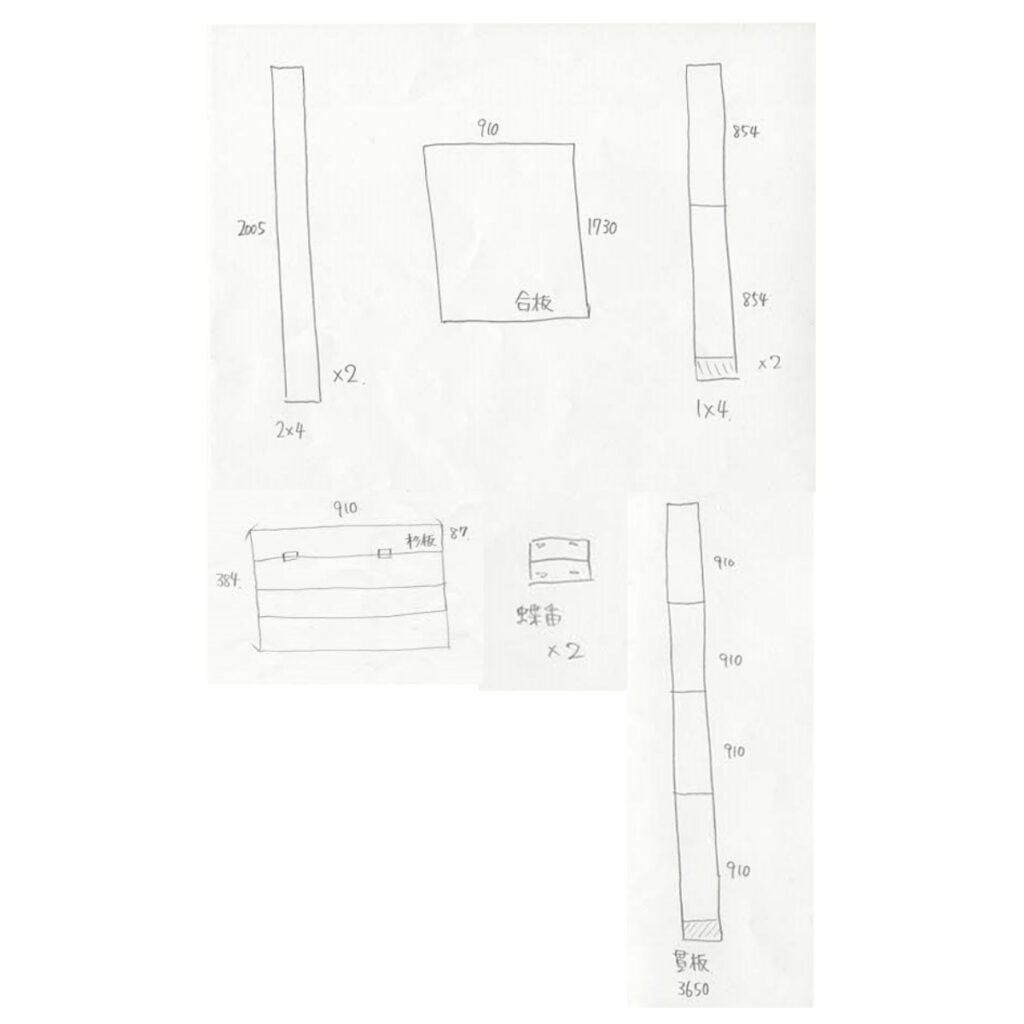

木とり図

木とり図

追い入れ継ぎで棚板を取り付けるときの木材サイズは?

今回、棚板の取り付けは、金具を使わず追入れ継ぎで取り付けます。

柱になる2x4を1cm削って1x4を差し込むので、用意した1x4の長さは柱間の長さ834+20=854(mm)となります。

追入れ継ぎ 棚板 DIY

ぺんき
ノミを持ってないし、木を削るって難しそうで敷居が高そう…

そんな時は、棚受けを使っちゃいましょう。

棚受けを使う場合は、用意する棚板の長さは柱の間の長さちょうどになります。

ですが、追入れ継ぎを使うと、斜めに棚板を付けることができます。

追入れ継ぎ

ナナメに棚板を差し込むことができる

奥の壁に向かって下がるようにすれば、本を立てかけたときに手前に倒れにくくなる棚が作れます。

caDIY3Dで設計図作成

この手書きの設計図を設計ソフトcaDIY3Dを使って作成するとどうなるのか?

ということで、設計図を作成しなおしました(2021/10/18追記)

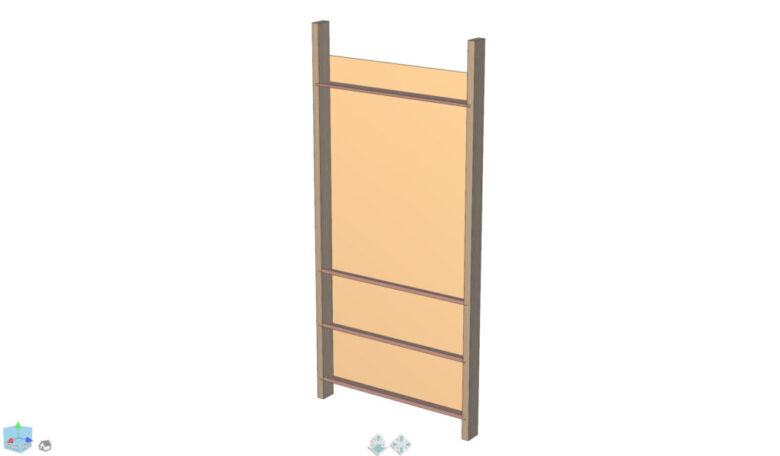

caDIY3Dでの完成図

caDIY3Dでの完成図

caDIY3Dでの完成図(すのこ目隠しあり)

caDIY3Dでの完成図(すのこ目隠しあり)

ぺんき
すっきり分かりやすい!

手書きの完成図と比べると、caDIY3Dを使うと完成形にとても近い形を再現できています。

ナナメに追い入れ継ぎする部分

ナナメに追い入れ継ぎする部分

ナナメの追い入れ継ぎするところも、ちゃんと設定できます。

裏はベニヤを貼りつける

裏はベニヤを貼りつける

くるっとひっくり返せば、裏側も確認できます。

このは
360度回転して確認できるって、とっても便利!

そしてcaDIY3Dはワンクリックで木とり図を作成をしてくれます。

caDIY3Dの木とり図

caDIY3Dの木とり図

一目瞭然!!先ほどの手書きよりも分かりやすい木とり図ができました。

さらに、おおよその重量と予算を計算してくれることも嬉しい!

caDIY3Dの詳しい紹介はこちらの記事になりますので、ぜひ目を通してみてください。

おすすめ
caDIY3D
caDIY3Dの機能と使い方 ~DIYの設計と木取り図作成にお勧め!

かんたんに直感的に使えるDIY設計ソフト『caDIY3D』のご紹介です。設計、木取り図作成をものすごく!かんたんにしてくれるソフトです。DIY初心者の方にはもちろん、これまで苦労されてきたベテランの方にもおすすめです。

続きを見る

木材の下準備から墨付けと加工まで

材料の購入とサンダがけ

購入した木材はホームセンターで切断してもらいました。

カットサービスを利用するときは、あらかじめ木とり図を作成しておくと、店員さんとのやりとりがスムーズです。

木材 サンダがけ

次に#240の紙やすりでサンディングです。やすりがけの面積が広いので、電動サンダを使用しました。


合板はプリント合板のものを買ってきたのでサンディングはしませんが、通常の合板の場合はサンディングは必要になります。

墨付けと加工

下準備を続けましょう!

切り取ったりつなぎ合わせる部分に墨付けをします。慎重に丁寧に作業します。
壁面収納 設計 墨付け


斜めに棚板を付ける部分は自在スコヤを使いました。角度のある線を何本も引きたいときに便利です。

墨付けが終わったら、追入れ継ぎのための加工です。柱の2x4に深さ1cmの溝を掘ります。

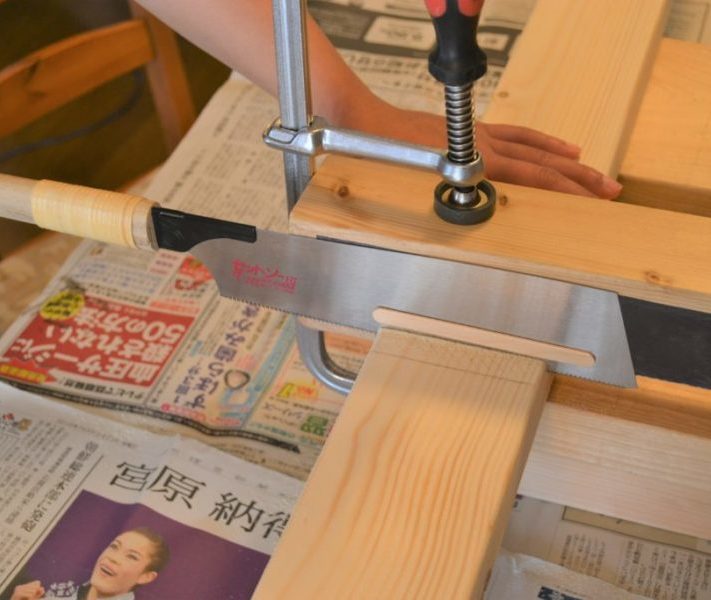

そのための材料がこちらの「ストッパー付き直尺」と「両面テープ」と「アイスの棒」になります。
追入れ継ぎ のこぎり


直尺でノコギリの刃先から一センチ上を測り両面テープを張ります。そしてアイスの棒をしっかり張り付けます。
追入れ継ぎ のこぎり
追入れ継ぎ のこぎりこの状態のノコギリを使うと、アイスの棒がストッパーになって、1cm切れ目を入れたところで切れなくなります。

このは
深さ1cm以上は切り込みが入らないから、安心してノコギリを動かせるね

切り込みを入れるときは、線の上よりノコギリ刃一枚分内側に寄せて切れ目を入れます。

追入れ継ぎ

気持ち線の内側に切り込みを入れる

ノミで削り取ります。

手持ちの鑿のサイズによっては、ノコギリの切れ込みを数本追加しておきましょう。

追入れ継ぎ ノミ

削り取るときは破片が勢いよく飛び散るので、向かい側には別の2X4を置いて飛散防止にしています。

気を付けたいミス

DIYされる方なら身に覚えがあるのではないでしょうか…ここで痛恨のミスをしてしまいました

やってしまいました。

棚板を斜めに取り付けるための溝の向きがあべこべでした。墨付けの段階で確認するべきでした。

マメな確認は大事です

仕方ないので、間違えた方の裏側に正しく溝を掘りなおしました。

塗装とワックスがけ

ぺんき
待ってました!塗装タイム!

ワトコオイル 塗装

目隠し部分の杉材はワトコオイルのチェリーで、それ以外の2X4、1X4材はワトコオイルのダークウォルナットで塗装しました。



オイルが染みこんだら布でふき取って、一日乾かします。好みに合わせて二度塗りしてもOK!

ブライワックス
ブライワックスをスチールウールで塗ります。


このは
ワトコオイルのダークウォルナットとブライワックスのアンティークマホガニーの組み合わせはお気に入りです

合板の切り欠き加工とKAKERU PAINT塗装

プリント合板のインターホンとスイッチ部分をくりぬいてKAKERU PAINTで塗装します。

薄い合板はカッターで切り欠きで切るので、内側をくりぬくことは簡単にできます。

合板 加工

created by Rinker
カラーワークス (COLORWORKS)

加工の終わった合板を塗装するのですが、ここでも問題が発生!

プリント合板はKAKERU PAINTをはじきます。

このままじゃ塗装できない!困ったときは詳しい人に助言を求めましょう。

さくや
表面がつやつやして塗装できない、そんな時はプライマーを使おう!ミッチャクロンがおすすめだよ。

それ以外に方法はないの?
このは
さくや
(わがままだなぁ)それじゃあ、表面を紙やすりで削ればいいよ。端材で塗装実験してごらん

プリント合板の端材を使って塗装実験です。端材の表面を薄くやすりがけして塗装したところ、見違えるほどしっかり塗れました。二度塗りすれば大丈夫そうです。

というわけで、合板をやすりがけして塗装します。

KAKERU PAINT 塗装

文字を書くことに支障なし!

やすりがけした合板にKAKERU PAINTを二度塗りした結果、写真のようにいい感じに仕上がりました。

文字を書くのに支障なさそうです。今回は使用しませんでしたが、より広範囲を塗装する時にはミッチャクロンを使いたいですね。

目隠しすのこの作成

子供用学習机作成の時と同じように目隠しのすのこを作成します。

以前の記事
完成!
子供用学習机と本棚(※3人分)をまとめてDIY! 《4.引き出し&天井目隠し収納加工編》

子供用学習机の引き出しの作り方を設計図とともに詳しく説明します!底板の取り付け方、スライドレールの使い方(と使わない方法)などを紹介しますので、ぜひ皆さんのDIYのご参考にしてください。

続きを見る

目隠し部分はもしも落下したら一大事なので、トラスネジでしっかり固定します。

トラスネジはネジの裏側からボルトで固定する作りになっています。

すのこ

ぺんき
どうしてトラスネジをつかうの?

それはね、杉の貫材の厚みが足りないからなんだよ。下の図を見て
このは

ビスとトラスネジ

厚みのない板を使う時は、トラスネジとナットの組み合わせという方法があります。

組み立て

いよいよ組み立てです!無事に木材がはまるかな? 追入れ継ぎ 組み立て

まずは枠を組み立てるので、追い入れ継ぎの部分に棚板をはめていきます。危ないので、寝かせた状態ではめ込んでいきます。

このは
棚板の部分を金槌で叩いて「木殺し」してはめ込んでしまおう

きっ…木を殺す!?
ぺんき

このは
物騒な名前だけど、木をしっかりはめ込むための方法だよ

木殺し

枠ができたら、裏側になる方に合板を取り付けます。

壁面収納 組み立て

1人での作業は難しい部分です。枠を立てて現物合わせするときは、2人以上で作業すると安全です。

柱を立てる位置と2x4への合板の打ち付ける位置、合板にあけた穴がインターホンとスイッチに合うのかを確認しながら進めていきます。

実際に柱を立ててみて、合板の取り付け位置を決めたらクランプで押さえて仮止めし、ビスで固定しました。

すのこは一番上の板だけをビスで2x4に打ち付けます。取り付けた後は、蝶番で開閉するか確認しましょう。
追入れ継ぎ失敗した追入れ継ぎの溝ですが、1X4を切って作った小さい木片を作ってはめ込みちょっとした棚を作りました。重いものは乗せられませんが、軽いものなら乗せても問題なさそうです!

このは
失敗も利用するのだ
壁面収納

壁面収納

合板の910mmで幅を決めたので、隣の壁との間に隙間ができる予定でしたが、失敗した追い入れ継ぎの部分に棚板をはめ込んだ結果、それらしい形になりました。

ケーブルが丸見えですが、これは完成後に配線しなおして合板の裏を通して隠します。

下段の棚板は奥に向かって斜めの形になったので、本を置いても問題なさそうです。

スイッチカバーの交換と小物作り

スイッチカバーの交換方法

ミカン色の黒板にしたので、既存のインターフォンとスイッチが浮いてしまいました。

そこで、スイッチカバーを交換して、インターフォンはリメイクシートで雰囲気を変えてみました。とっても簡単な作業です。
スイッチカバー 交換材料は100均で売っている木製のスイッチカバーです。これをワトコオイルで塗装して既存のものと交換します。

(賃貸の場合、退去するときに元に戻すので、取り換えたスイッチカバーはとっておきましょう。)

取り換え方はこちらをご覧ください。
スイッチカバー
スイッチのカバーはふすまの交換などで使うインテリアバールで簡単に取り外せます。


カバーを付け変えたら、スイッチカバーに付属していたネジをしめて終了です。

インターフォンのリメイクシート貼り

次はインターフォンの雰囲気を変えてみましょう。
インターフォン リメイクシート

100均のリメイクシートをインターフォンに貼りました。

冷蔵庫にリメイクシートを貼った記事にあるように粘着力が強いので、マスキングテープで保護しました。

ウッドピンチ作り

ミニ黒板を作った時とは違い、鉄板にKAKERU PAINTを塗ってないのでマグネットが付きません。

そこで、メモ用紙やはがきを挟めるウッドピンチを作成しました

ウッドピンチこれもとても簡単です。

100均のウッドピンチをワトコオイルで塗装してひもを通し、木の柱の両端にヒートンをねじ込んでそこに紐を結びます。

マグネットが使えない代わりに、ハガキやメモをピンチに挟んで飾れるようにしました

このは
黒板塗料を黒にしてカフェ風にディスプレイしてもいいね!エアプラントを飾っても雰囲気があって素敵!

お洒落センスがほしいねぇ
ぺんき

目隠し部分の使いみち

ルーターなどの配線を隠す

壁面収納 設計

ここにはモジュラージャックがあるので、電話機やルーターなどのコード類が雑多になりやすいものを置くのに便利な場所です。

せっかく合板の背板があるので、これを利用してすっきり収納させます。

壁面収納 設計 ルーター

このは
賃貸でも、背板があると自由に穴をあけたりビスを打てて、すっきりまとめることができるよ!

ぺんき
ビスを打つとき、勢い余って後ろの壁まであけないようにね

壁掛け電話の設置

壁掛け 電話

壁掛けできる電話機を探して、電話機も壁掛けにしました。

取り付け方は簡単で、2x4材にビスを打って電話機を引っかけるだけです。もともと壁掛け用の電話機なので、本体の裏にひっかけようの穴があいてます。

コード類はすべて背板の裏に通すので、すっきり見えます。

完成

壁面収納

こうして壁面収納が完成しました。

重量に耐える本棚を作る場合は、両端の2x4をラブリコなどでで連結して耐荷重性をあげる必要があると思います。今回はディスプレイ目的で作ったので、写真に写っている本の重さなら十分に耐えられます。広辞苑や図鑑を並べても大丈夫でした。

追入れ継ぎに失敗した部分は、偶然にも(?)ガンプラがぴったり収まるので、これから仲間を増やそうと思います。
