はじめてでも直感的に操作できるDIY設計ソフト 『caDIY3D』の使い方 ~木取り図の作成方法とコツ

更新日:

まとめてカットできる工夫

さくやです。

前回に引き続き、caDIY3Dについて紹介します。

DIYをしていれば必ず必要になる『木取り図』。手書きで書くのは、結構面倒な作業です。
しかし、caDIY3Dを使えば木取り図はとても簡単に作成できます!
それだけでなく、効率よく木材を活用することでコストを抑えることもできてしまいます。

この記事では、私が実際に作った三段ベッドの寸法を紹介しつつ、
木取り図作成のコツ』について書いていきます。

こんな方におすすめ

  • caDIY3Dを使って木取り図を作る方法について知りたい方
  • 木取り図を作るときにどういう部分を工夫すればよいかを知りたい方
  • 材料費とかカット費とか、とにかく少しでもコストダウンしたい方

ベッドのサイズの詳細

改めて、最終的な設計図を見てみます。

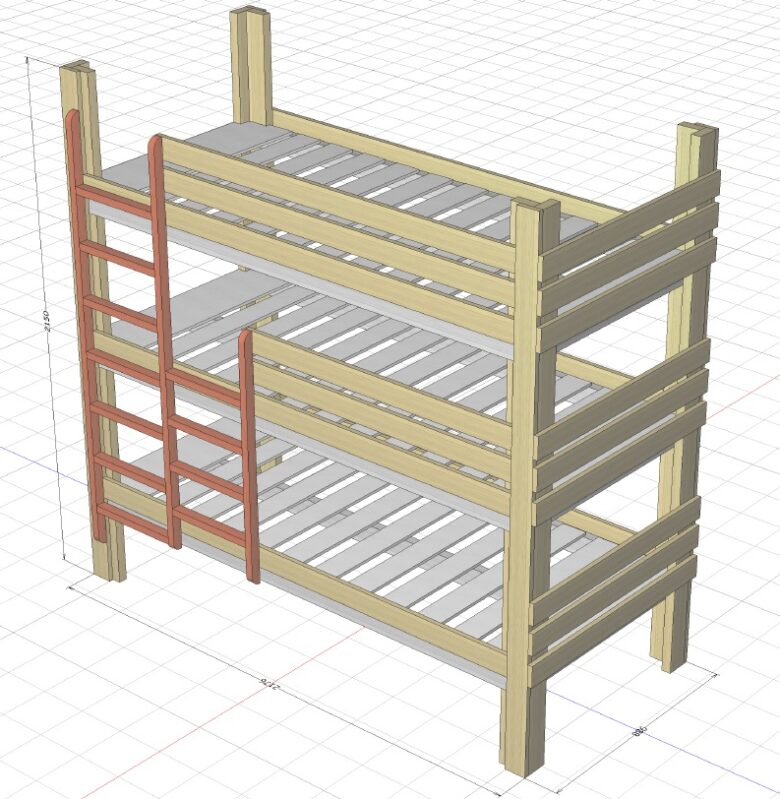

全体図

全体図

全体のサイズ

まずは大前提として、この大きさは部屋に収まる大きさである必要があります。

詳しくは前回の記事でも書きましたが、
部屋のどこに置くか、ドアや窓、クローゼットの扉などと干渉しないか
を確認してください。

コピペを使ってサクサク進めよう
はじめてでも直感的に操作できるDIY設計ソフト 『caDIY3D』の使い方 ~実際の操作と注意点について

caDIY3Dを使うコツは、材料を一つ置いた後は『コピー&ペースト』を繰り返すことです。慣れるとサクサク操作できますので、楽しくなってきますよ!この記事では、三段ベッドを例に具体的な操作方法についてご紹介します。

続きを見る

また、ここで各段の高さと、
床から一段目までの高さも考えておきましょう。

私はベッド下収納を作るつもりだったので、
市販の一般的な収納容器の大きさに合わせて315mmにしています。
ベッド収納を考えないならば一段目の高さをもっと下げて、そのかわり格段の高さを高くしてもいいですね。

さくや
ちなみに、市販の収納ケースを使うつもりはない。それももちろん自分で作る!でも、市販品は使い勝手がよくなるよう考えられているのでサイズは参考になるんだよ

そのうえで、各段の高さを決めます。

といっても、三段ベッドならば天井の高さの1/3以上にはできないので、
ベッドを置く部屋の天井の高さに合わせて設計することになります。
私の場合はキリのいい数字で550mmにしました。

さくや
550mmは、残念ながら結構狭い。起き上がって座ることはできない高さ。窮屈だけど、仕方ないよね

次に、各部品についてみていきます。

床板のサイズ

床板は、基本はマットレスの大きさですね。

前回も書いたとおり、どのマットレスを使うかを決めてから
それに合わせて床板の大きさを決めるといいと思います。

床板のサイズと、格段の高さ

床板のサイズと、格段の高さ

私の設計図では、縦(長辺)の長さは、ゆとりを持たせて
マットレスの長さよりもすこし大きめにしています。

さくや
子供のことだから、枕元や足元に人形とか目覚まし時計とかを置くだろうと思って

すのこ板は厚さ12mm、1820mm x 910mm のラワンベニヤ合板を使用しています。
すのこ板の幅は108mmとしていますが、この数値は深い意味はありません。
あまり細すぎたり、すのこの間隔が広すぎなければ大丈夫です。

さくや
1820mmの合板からどのように木取りするかで決める。1カットで3mmほどロスするので、カット回数のことも少し考えつつ、どのくらいの幅にするかを考えるのがいい

すのこ板の長さは、もともとのラワンベニヤ合板そのままで910mmです。
2x4 SPF材で作った枠組みに、両端の18mmが乗る形にしています。

ちなみに、JIS規格では

6) b) 3) 床板が固定式でないものは,床板を床板保持部の片側に最大限に重ね合わせたとき,反対側の床板保持部と床板の重なりしろは,15 mm 以上なければならない

https://kikakurui.com/s/S1104-2004-01.html

という記載もありますので、
すのこ板と外枠の重なり部分は15mm以上あった方がいいです。
少なくとも、ビスが打てて、合板が割れないくらいの幅は必要ですね。

四隅の柱の長さ

四隅を支える2x4と1x4の柱の長さは、全体の高さと同じです。

手すりのサイズ

手すりのサイズ

なお、このサイズの木材が手に入るかどうかは要注意です。
近所のホームセンターを確認しておきましょう。

手すりの高さ

手すりは側面のはしごに連結させることにしていますので、
手すりの長さははしごの幅次第で決まります。

さくや
ちなみに、一段目の手すりはナシ。落っこちても大丈夫だろうし

ここはデザインの自由度が高いところなので、はしごのデザインを決めてから
手すりの長さを決めればいいと思います。

ただし、以前書いたとおり手すりの高さは
マットレスの上の面から200mm以上必要です。

全体図
子供用ベッドを2x4を使って自作しよう! ~安全性、耐久性を重視した設計方法について

さくやです。 前回は概要について書きましたので、今回からは具体的な部分について詳しく書いていきます。 今回は子供用ベッドの安全性、分解&組み立て(セパレート)可能式にするための方法など、設計の際に考え ...

続きを見る

マットレスを乗せたら手すりの高さが足りなくなった、
ということが無いように注意が必要です。

また、手すりに隙間が空く場合は
隙間から子供が落ちないように気を付けてください。

蛇足ですが、奥の側面に手すりがないのは、
部屋の隅に寄せて置く想定でそこには壁が来る予定だからです。

はしごのサイズ

はしごは二列を横連結した形にしました。

はしごを一列にして、真ん中の段の人は、はしごから横に入るようにする・・
という方法もあるのかもしれませんが、
子供のことを考えると使いにくそうだったのでこの方式にしています。

はしごのサイズ

はしごのサイズ

はしごの横幅と各ステップの高さは、市販のベッドを参考に設定しました。
子供の年齢や身長によっても使いやすい大きさは変わると思います。

さくや
最適な大きさを考えるのは難しいけど、でもきっと、どんなサイズであっても子供は喜ぶよ。大きすぎなければ大丈夫

なお、はしごの材料はある程度の強度が必要です。
私は 30mm x 40mmのSPF材を使いました。これくらいの太さがあれば問題ないようです。

さくや
大人の私が乗っても全然問題ないくらい強度がありました!

caDIY3Dを使った木取り図の作り方

サイズが決まり、設計が完了したらcaDIY3Dを使って木取り図を作成します。
(右上にある木取り図ボタンを押すだけ)

caDIY3Dで作る木取り図

caDIY3Dで作る木取り図

木取り図画面を表示すると、全部品が上のように並べて表示されます。

しかし最初は最適化されていない状態になりますので
ある程度調整する必要があります。

さくや
ここの自動生成アルゴリズムが改善されるととてもうれしいな~。
あと、ホーム画面で設計を変えたときに木取り図も追随できると最高!

材木の価格と、端材を出さない取り方を考慮する

2x4 SPFといえば、1820mm(6f; 6フィート)で販売されているのが一般的です。
私の近所のホームセンターでは、一本369円で販売されていました。

しかし今回は最大2150mmの長さの材木が必要なので、
もっと大きな規格で購入する必要があります。

材木は規格が違うとコストパフォーマンスが変わります
たとえば 2x4 SPFを例にとると

  • 2x4 1820mm(6f)⇒ 369円 (1fあたり61円)
  • 2x4 2440mm(8f)⇒ 629円 (1fあたり78円)
  • 2x4 3650mm(12f)⇒ 769(1fあたり64円)

となり、1fあたりの価格は6fが一番低く、8fが一番高いことがわかります。

さくや
おそらく、流通量が多い規格は安くなるんだろうね

ならばすべて6fで済ませればいいと考えることもできますが、
1820mmをうまく使い切ることができず端材が出ると割高になります
できるだけ端材を出さないような木取り図にすることが重要です。

caDIY3Dの木取り図画面上で、材木の規格を変える方法

caDIY3Dの木取り図画面上で右クリックをすると
『サイズの変更』というメニューがありますので、
そこで木を切り出す材木の規格を変更することができます。

木取り図上で材木の規格を変えることができる

木取り図上で材木の規格を変えることができる

この画面を使って、材木の大きさを変えたり、
切り出し方を変えたりして、最適な木取り図を作ってみてください。

コストを抑えるための、カット料金を考慮した木取り図の作り方

木材カットをホームセンターにお願いする場合は
カットの料金も考慮する必要があります。

ホームセンターによっては数本の木材をまとめてカットし『1カット』とカウントしてくれる場合もありますので、
何本かまとめて切れるように木取り図を作ると割安にできる可能性があります。

木取り図を作るコツ

例えば、下図を見てみてください。

まとめてカットできる工夫

まとめてカットできる工夫

図にある赤枠は『まとめてカット』できる位置です。

ホームセンターでカットをお願いする際に、
『この九本は、この位置でまとめてワンカットでお願いします』
とお願いすれば、カット料金を節約できます。

さくや
うちの近所のホームセンターは1カット40円、ただし会員カードがあれば一日につき10カットまで無料というルール。どういう単位でカットをお願いすれば一番安くなるかを考えるのは、ちょっとしたパズルゲームだったね

なお、本末転倒に聞こえるかもしれませんが
材木の費用とカット料金を節約するために設計を見直すのも
アリだと思います。

さくや
むしろ、営利企業の家具メーカーはそういうところを徹底的に考えていると思うよ?

部品の幅を統一することでまとめてカットできるようにするとか、
端材が出るのがもったいないから部品サイズを少し小さくして端材を活用するとか・・
工夫すればコストカットできる可能性がありますので、
ぜひ色々考えてみてください。

結局、今回の材料費は・・

木材の数量を確認

木取り図が完成したら、最後に木材の数量と価格を確認しておきます。

木材にかかる費用のまとめ

木材にかかる費用のまとめ

ここでも木材の単価を設定できますので、
近所のホームセンターで価格を調べておいて入力してみてください。

私の場合、今回の三段ベッドで材木にかかった費用は合計22,716円でした!

ただしこれはcaDIY3Dがはじき出した参考値。
実際は端材を含めて購入することになるので、もう少しかかります。
また、端材はほかで有効活用するので無駄にはしていません。

さくや
とりあえず3万円はきった!!(※ただしマットレスの費用は除く・・)

まとめ

caDIY3Dを使うと、設計だけでなく木取り図の作成もかんたんにできるようになります。

設計図の作成や木取り図作成が簡単になるので、
肝心の設計やデザインの方に集中できるようになったり、
コストを下げるためのチューニングを手軽に行えるようになるというのもcaDIY3Dのメリットです。

まだ使ったことの無い方は、ぜひ使ってみてください!

次回の記事では、ベッド組み立てに必要な材料と道具についてまとめます。
ぜひご覧になってみてください。
